เรื่อง Graph

เนื้อหา
- โครงสร้างข้อมูลแบบกราฟ
- นิยามของกราฟ
- การแทนที่กราฟในหน่วยความจำ
- การท่องไปในกราฟ

จุดประสงค์การเรียนรู้
1. เพื่อให้นักศึกษาทราบโครงสร้างข้อมูลแบบกราฟ และการทำงาน
2. เพื่อให้นักศึกษาทราบนิยามของกราฟ
3. เพื่อให้นักศึกษาทราบกระบวนวิธีการแทนที่กราฟในหน่วยความจำ
4. เพื่อให้นักศึกษาทราบวิธีการท่องไปในกราฟในแบบข้อมูลชนิดต่าง ๆ
กราฟ (Graph) เป็นโครงสร้างข้อมูลแบบไม่ใช่เชิงเส้น อีกชนิดหนึ่ง กราฟเป็นโครงสร้างข้อมูลที่มีการนำไปใช้ในงานที่เกี่ยวข้องกับการแก้ปัญหาที่ค่อนข้างซับซ้อนเช่น การวางข่าย งานคอมพิวเตอร์ การวิเคราะห์เส้นทางวิกฤติ และปัญหาเส้นทาง ที่สั้นที่สุด เป็นต้น

นิยามของกราฟกราฟ
เป็นโครงสร้างข้อมูลแบบไม่ใช่เชิงเส้นที่ประกอบ ด้วยกลุ่มของสิ่งสองสิ่งคือ
(1) โหนด (Nodes) หรือ เวอร์เทกซ์ (Vertexes)

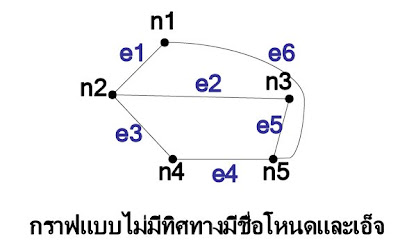

(2) เส้นเชื่อมระหว่างโหนด เรียก เอ็จ (Edges)กราฟที่มีเอ็จเชื่อมระหว่างโหนดสองโหนดถ้าเอ็จไม่มีลำดับ ความสัมพันธ์จะเรียกกราฟนั้นว่ากราฟแบบไม่มีทิศทาง (Undirected Graphs) และถ้ากราฟนั้นมีเอ็จที่มีลำดับความสัมพันธ์หรือมีทิศทางกำกับด้วยเรียกกราฟนั้นว่า กราฟแบบมีทิศทาง(Directed Graphs)บางครั้งเรียกว่า ไดกราฟ (Digraph)ถ้าต้องการอ้างถึงเอ็จแต่ละเส้นสามารถเขียนชื่อเอ็จกำกับไว้ก็ได้

การเขียนกราฟแสดงโหนดและเส้นเชื่อมความสัมพันธ์ ระหว่างโหนดไม่มีรูปแบบที่ตายตัวการลากเส้นความสัมพันธ์เป็นเส้นลักษณะไหนก็ได้ที่สามารถแสดงความสัมพันธ์ระหว่างโหนดได้ถูกต้อง นอกจากนี้เอ็จจากโหนดใด ๆ สามารถวนเข้าหาตัวมันเองได้โดยทั่ว ๆ ไปการเขียนกราฟเพื่อแสดงให้เห็นความสัมพันธ์ ของสิ่งที่เราสนใจแทนโหนดด้วย จุด (pointes)หรือวงกลม (circles)ที่มีชื่อหรือข้อมูลกำกับ เพื่อบอกความแตกต่างของแต่ละโหนดและเอ็จแทนด้วยเส้นหรือเส้นโค้งเชื่อมต่อระหว่างโหนดสองโหนดถ้าเป็นกราฟแบบมีทิศทางเส้นหรือเส้นโค้งต้องมีหัวลูกศรกำกับทิศทางของความสัมพันธ์ด้วย

กราฟแบบไม่มีทิศทางเป็นเซตแบบจำกัดของโหนดและเอ็จ โดยเซตอาจจะว่างไม่มีโหนดหรือเอ็จเลยเป็นกราฟว่าง (Empty Graph)แต่ละเอ็จจะเชื่อมระหว่างโหนดสองโหนด หรือเชื่อมตัวเอง เอ็จไม่มีทิศทางกำกับ ลำดับของการเชื่อมต่อกันไม่สำคัญ นั่นคือไม่มีโหนดใดเป็นโหนดแรก (First Node) หรือไม่มีโหนดเริ่มต้น และไม่มีโหนดใดเป็นโหนดสิ้นสุดโหนดสองโหนดในกราฟแบบไม่มีทิศทางถือว่าเป็นโหนดที่ใกล้กัน (Adjacent) ถ้ามีเอ็จเชื่อมจากโหนดที่หนึ่งไปโหนดที่สอง

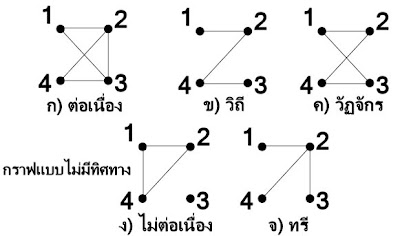

กราฟ (ก) แสดงกราฟที่มีลักษณะ ต่อเนื่อง(Connected) เป็นกราฟที่มีเส้นทางเชื่อมจากโหนดใด ๆ ไปยังโหนดอื่นเสมอ
กราฟ (ข) แสดงกราฟที่มีลักษณะเป็น วีถี(Path) มีเส้นทางเชื่อมไปยังโหนดต่าง ๆ อย่างเป็นลำดับ โดยแต่ละโหนดจะเป็นโหนดที่ใกล้กันกับโหนดที่อยู่ถัดไปกราฟ (ค) แสดงกราฟที่เป็นวัฎจักร (Cycle)ซึ่งต้องมีอย่างน้อย 3 โหนด ที่โหนดสุดท้ายต้องเชื่อมกับโหนดแรก
กราฟ (ง) แสดงกราฟที่มีลักษณะ ไม่ต่อเนื่อง(Disconnected) เนื่องจากไม่มีเส้นทางเชื่อมจากโหนด 3 ไปยังโหนดอื่นเลย
กราฟ (จ) แสดงกราฟที่เป็นทรี โดยทรีเป็นกราฟที่ต่อเนื่อง ไม่มีทิศทาง และไม่เป็นวัฏจักร

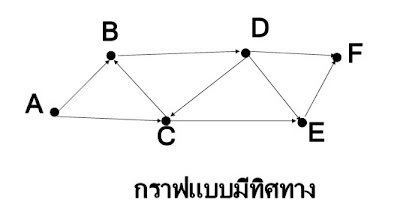

กราฟแบบมีทิศทาง เป็นเซตแบบจำกัดของโหนดและเอ็จ โดยเซตอาจจะว่างไม่มีโหนดหรือเอ็จเลยเป็นกราฟว่าง (Empty Graph) แต่ละเอ็จจะเชื่อมระหว่างโหนดสองโหนด เอ็จมีทิศทางกำกับแสดงลำดับของการเชื่อมต่อกัน โดยมีโหนดเริ่มต้น(Source Node) และ โหนดสิ้นสุด (Target Node)รูปแบบต่าง ๆ ของกราฟแบบมีทิศทางเหมือนกับรูปแบบ ของกราฟไม่มีทิศทาง ต่างกันตรงที่กราฟ แบบนี้จะมีทิศทางกำกับด้วยเท่านั้น

การแทนกราฟในหน่วยความจำ

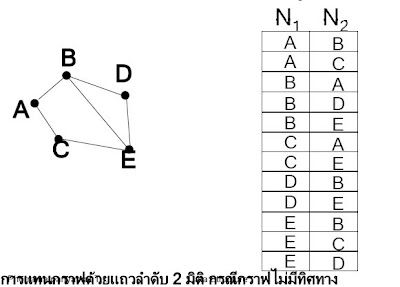

ในการปฏิบัติการกับโครงสร้างกราฟ สิ่งที่ต้องการจัดเก็บ จากกราฟโดยทั่วไปก็คือ เอ็จ ซึ่งเป็นเส้นเชื่อมระหว่างโหนดสองโหนด มีวิธีการจัดเก็บหลายวิธี วิธีที่ง่ายและตรงไปตรงมา ที่สุดคือ การเก็บเอ็จในแถวลำดับ 2 มิติ

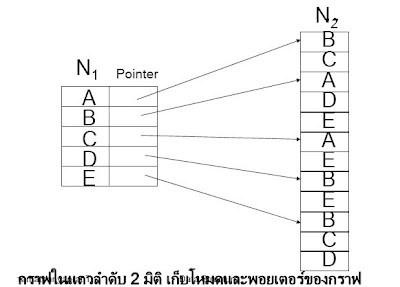

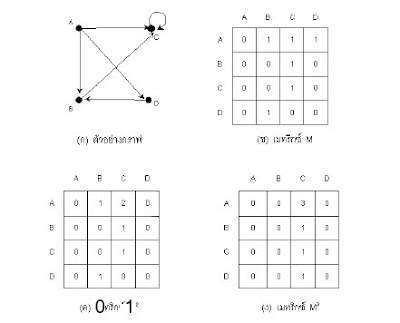

การแทนกราฟในหน่วยความจำด้วยวิธีเก็บเอ็จทั้งหมดใน แถวลำดับ 2 มิติ จะค่อนข้างเปลืองเนื้อที่ เนื่องจากมีบางเอ็จที่เก็บซ้ำอาจหลีกเลี่ยงปัญหานี้ได้โดยใช้แถวลำดับ 2 มิติเก็บโหนดและพอยเตอร์ชี้ไปยงตำแหน่งของโหนดต่าง ๆที่สัมพันธ์ด้วยและใช้แถวลำดับ1 มิติเก็บโหนดต่าง ๆ ที่มีความสัมพันธ์กับโหนดในแถวลำดับ 2 มิติ การจัดเก็บกราฟด้วยวิธีเก็บโหนดและพอยน์เตอร์นี้ยุ่งยาก ในการจัดการเพิ่มขึ้นเนื่องจากต้องเก็บโหนดและพอยน์เตอร์ในแถวลำดับ 2มิติ และต้องจัดเก็บโหนดที่สัมพันธ์ด้วยในแถวลำดับ1 มิติ อย่างไรก็ตามทั้งสองวิธีไม่เหมาะกับกราฟที่มีการเปลี่ยนแปลง ตลอดเวลา ควรใช้ในกราฟที่ไม่มีการเปลี่ยนแปลงตลอดการใช้งานเพราะถ้ามีการเปลี่ยนแปลงส่วนใดส่วนหนึ่งของกราฟจะกระทบกับส่วนอื่น ๆ ที่อยู่ในระดับที่ต่ำกว่าด้วยเสมอกราฟที่มีการเปลี่ยนแปลงตลอดเวลาอาจจะใช้วิธีแอดจาเซนซีลิสต์(Adjacency List) ซึ่งเป็นวิธีที่คล้ายวิธีจัดเก็บกราฟด้วยการเก็บโหนดและพอยน์เตอร์ แต่ต่างกันตรงที่ จะใช้ ลิงค์ลิสต์แทนเพื่อความสะดวกในการเปลี่ยนแปลงแก้ไข วิธีแทนกราฟในความจำหลักอีกวิธีหนึ่งซึ่งเป็นที่นิยมใช้ กันมากที่สุดคือการแทนด้วยแอดจาเซนซีเมทริกซ์(Adjacency Matrix)โดยที่ถ้ากราฟ G มีทั้งหมด nโหนด แอดจาเซนซีเมทริกซ์เป็นเมทริกซ์จัตุรัสขนาด n x n สมมติว่าคือเมทริกซ์ M แต่ละ M(i,j) เมื่อ i, j = 1, 2, 3, . . ., n จะมีค่าเป็น 1 ถ้ามีเอ็จเชื่อมความสัมพันธ์ระหว่างโหนด iไปยังโหนด j และ มีค่าเป็น 0 ถ้าไม่มีเอ็จเชื่อมความสัมพันธ์จากโหนด i ไปยังโหนด j หรืออาจจะกำหนดด้วย ค่าตรรกะ (BooleanValue) ก็ได้ลักษณะที่น่าสนใจอย่างหนึ่งของแอดจาเซนซีเมทริกซ์ก็คือ สามารถหาได้ว่ามีจำนวนเส้นทางกี่เส้นทางจากโหนด Xi ไปยังโหนด Xj ใด ๆ ได้ โดยดูจากค่าในแอดจาเซนซีเมทริกซ์ เช่นถ้า M เป็นแอดจาเซนซีเมทริกซ์ Mk เป็นการคูณเมทริกซ์ M ด้วตัวมันเอง k ครั้ง และ Mk ij เป็นสมาชิกในแถวที่ i คอลัมน์ที่ j ของเมทริกซ์ Mkอาจกล่าวได้ว่า เมทริกซ์ M บอกให้ทราบว่ามีเส้นทางจากโหนดในแถวที่ i ไปยังโหนดในคอลัมน์ที่ j ขนาดหนึ่งจำนวนเส้นทางเมทริกซ์ M2 บอกให้เราทราบว่ามีเส้ทางจากโหนดในแถวที่ i ไปยังโหนดในคอลัมน์ที่ jขนาดสองจำนวนเส้นทาง เมทริกซ์ M3 บอกให้เราทราบว่ามีเส้นทางจากโหนดในแถวที่ iไปยังโหนดในคอลัมน์ที่ j ขนาดสามจำนวน

- ถ้า Mkij = 0 จะได้ว่าไม่มีเส้นทางขนาดk จากโหนดในแถวที่ i ไปยังโหนดในคอลัมน์ที่ j
- ถ้า Mkij = p เมื่อ pเป็นจำนวนเต็มบวกได้ว่ามีเส้นทางขนาด kจำนวน pเส้นทางจากโหนดในแถวที่ iไปยังโหนดในคอลัมน์ที่ j

การท่องไปในกราฟการท่องไปในกราฟ (graph traversal)คือ กระบวนการเข้าไปเยือนโหนดในกราฟ โดยมีหลักในการทำงานคือ แต่ละโหนดจะถูกเยือนเพียงครั้งเดียว สำหรับการท่องไปในทรีเพื่อเยือนแต่ละโหนดนั้นจะมีเส้นทางเดียวแต่ในกราฟระหว่างโหนดอาจจะมีหลายเส้นทาง ดังนั้นเพื่อป้องกันการท่องไปในเส้นทางที่ซ้ำเดิมจึงจำเป็นต้องทำเครื่องหมายบริเวณที่ได้เยือนเสร็จเรียบร้อยแล้วเพื่อไม่ให้เข้าไปเยือนอีก สำหรับเทคนิคการท่องไป ในกราฟมี 2 แบบดังนี้

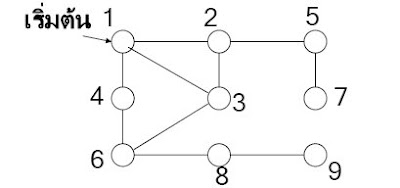

1.การท่องแบบกว้าง (Breadth First Traversal)วิธีนี้ทำโดยเลือกโหนดที่เป็นจุดเริ่มต้น ต่อมาให้เยือนโหนดอื่นที่ใกล้กันกับโหนดเริ่มต้นทีละระดับจนกระทั่งเยือนหมดทุกโหนดในกราฟผลลัพธ์จากการท่อง 1 4 6 2 3 8 5 7 9

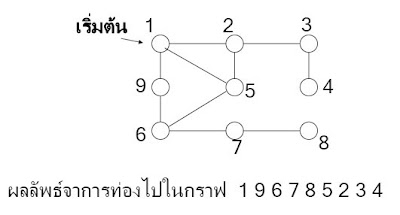

2.การท่องแบบลึก (Depth First Traversal)การทำงานคล้ายกับการท่องทีละระดับของทรี โดยกำหนดเริ่มต้นที่โหนดแรกและเยือนโหนดถัดไปตามแนววิถีนั้นจนกระทั่งนำไปสู่ปลายวิถีนั้น จากนั้นย้อนกลับ (backtrack) ตามแนววิถีเดิมนั้น จนกระทั่งสามารถดำเนินการต่อเนื่องเข้าสู่แนววิถีอื่น ๆ เพื่อเยือนโหนดอื่น ๆ ต่อไปจนครบทุกโหนด
แบบฝึกหัด
1. อธิบายโครงสร้างรูปแบบ กระบวนการทำงานของ กราฟ
2. กราฟ แบบ Directed แตกต่างจากUndirected หรือไม่อย่างไร
3. ให้อธิบายประโยชน์จากการนำกราฟไปประยุกต์ใช้ในชีวิตประจำวัน หรืองานที่เกิดขึ้น
